P. 187

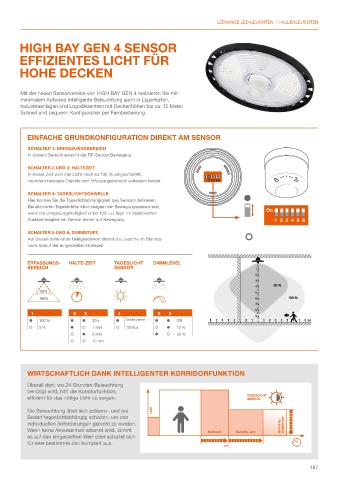

LEDVANCE LED-LEUCHTEN | HALLENLEUCHTEN
HIGH BAY GEN 4 SENSOR
EFFIZIENTES LICHT FÜR
HOHE DECKEN
Mit der neuen Sensorversion von HIGH BAY GEN 4 realisieren Sie mit
minimalem Aufwand intelligente Beleuchtung auch in Lagerhallen,
Industrieanlagen und Logistikzentren mit Deckenhöhen bis ca. 12 Meter.
Schnell und bequem: Konfiguration per Fernbedienung.
EINFACHE GRUNDKONFIGURATION DIREKT AM SENSOR
SCHALTER 1: ERFASSUNGSBEREICH
In diesem Bereich erkennt der RF-Sensor Bewegung.
SCHALTER 2 UND 3: HALTEZEIT
In dieser Zeit wird das Licht noch zu 100 % eingeschaltet,
nachdem bewegte Objekte den Erfassungsbereich verlassen haben.
SCHALTER 4: TAGESLICHTSCHWELLE
Hier können Sie die Tageslichtabhängigkeit des Sensors definieren.
Bei aktivierter Tageslichtfunktion reagiert der Bewegungssensor erst, On
wenn die Umgebungshelligkeit unter 100 Lux liegt. Im deaktivierten
Zustand reagiert der Sensor immer auf Bewegung. 1 2 3 4 5 6
SCHALTER 5 UND 6: DIMMSTUFE
Auf diesen definierten Helligkeitswert dimmt die Leuchte im Standby
nach Ablauf der eingestellten Haltezeit.
ERFASSUNGS- HALTE-ZEIT TAGESLICHT DIMMLEVEL
BEREICH SENSOR 1
2
3
50 %
4
50 % 5
100 % 6 100 %
7
8
1 2 3 4 5 6
9
100 % 30 s Deaktivieren Off 8 7 6 5 4 2 1 1 2 3 4 5 6 7 8 [m]
5 % 1 min 100 lux 10 %
5 min 30 %
10 min
WIRTSCHAFTLICH DANK INTELLIGENTER KORRIDORFUNKTION
Überall dort, wo 24-Stunden-Beleuchtung
benötigt wird, hilft die Korridorfunktion,
effizient für das nötige Licht zu sorgen. TAGESLICHT
SENSOR
Die Beleuchtung lässt sich präsenz- und bei Licht
Bedarf tageslichtabhängig schalten, um den
individuellen Anforderungen gerecht zu werden. Stand-by Dimmstufe
Wenn keine Anwesenheit erkannt wird, dimmt Haltezeit Standby-Zeit
es auf den eingestellten Wert oder schaltet sich
für eine bestimmte Zeit komplett aus.
zeit
187
