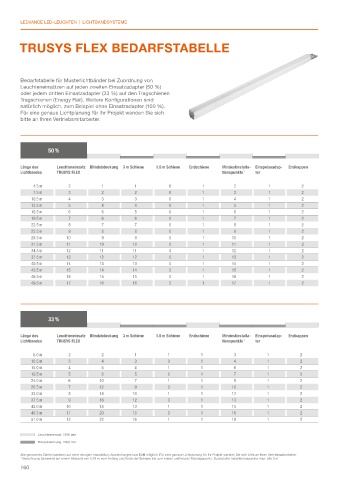

LEDVANCE LED-LEUCHTEN | LICHTBANDSYSTEME
TRUSYS FLEX BEDARFSTABELLE
Bedarfstabelle für Musterlichtbänder bei Zuordnung von
Leuchteneinsätzen auf jeden zweiten Einsatzadapter (50 %)
oder jedem dritten Einsatzadapter (33 %) auf den Tragschienen
Tragschienen (Energy Rail). Weitere Konfigurationen sind
natürlich möglich, zum Beispiel ohne Einsatzadapter (100 %).
Für eine genaue Lichtplanung für Ihr Projekt wenden Sie sich
bitte an Ihren Vertriebsmitarbeiter.
50 %
Länge des Leuchteneinsatz Blindabdeckung 3 m Schiene 1.5 m Schiene Endschiene Mindestinstalla- Einspeiseadap- Endkappen
Lichtbandes TRUSYS FLEX tionspunkte 1 ter
4.5 m 2 1 1 0 1 2 1 2
7.5 m 3 2 2 0 1 3 1 2
10.5 m 4 3 3 0 1 4 1 2
13.5 m 5 4 4 0 1 5 1 2
16.5 m 6 5 5 0 1 6 1 2
19.5 m 7 6 6 0 1 7 1 2
22.5 m 8 7 7 0 1 8 1 2
25.5 m 9 8 8 0 1 9 1 2
28.5 m 10 9 9 0 1 10 1 2
31.5 m 11 10 10 0 1 11 1 2
34.5 m 12 11 11 0 1 12 1 2
37.5 m 13 12 12 0 1 13 1 2
40.5 m 14 13 13 0 1 14 1 2
43.5 m 15 14 14 0 1 15 1 2
46.5 m 16 15 15 0 1 16 1 2
49.5 m 17 16 16 0 1 17 1 2
33 %
Länge des Leuchteneinsatz Blindabdeckung 3 m Schiene 1.5 m Schiene Endschiene Mindestinstalla- Einspeiseadap- Endkappen
Lichtbandes TRUSYS FLEX tionspunkte 1 ter
6.0 m 2 2 1 1 1 3 1 2
10.5 m 3 4 3 0 1 4 1 2
15.0 m 4 6 4 1 1 6 1 2
19.5 m 5 8 5 0 1 7 1 2
24.0 m 6 10 7 1 1 9 1 2
28.5 m 7 12 9 0 1 10 1 2
33.0 m 8 14 10 1 1 12 1 2
37.5 m 9 16 12 0 1 13 1 2
42.0 m 10 18 13 1 1 15 1 2
46.5 m 11 20 15 0 1 16 1 2
51.0 m 12 22 16 1 1 18 1 2
Leuchteneinsatz 1 500 mm
Blindabdeckung 1 500 mm
Alle genannten Zahlen basieren auf einer einzigen Installation; Abweichungen laut EAN möglich. Für eine genaue Lichtplanung für Ihr Projekt wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.
1 Berechnung basierend auf einem Abstand von 0,75 m vom Anfang und Ende der Schiene bis zum ersten und letzten Montagepunkt. Zusätzliche Installationspunkte max. alle 3 m.
