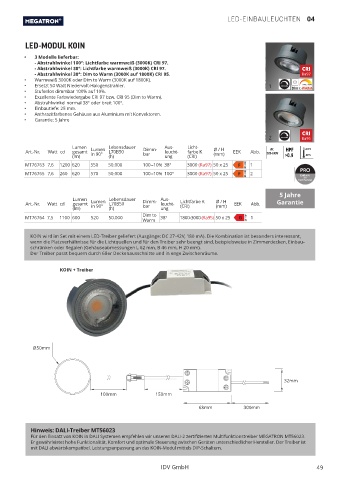

Page 49 - IDV_Hauptkatalog_2024

LED-EINBAULEUCHTEN 04

LED-MODUL KOIN

• 3 Modelle lieferbar:
- Abstrahlwinkel 100°: Lichtfarbe warmweiß (3000K) CRI 97.
- Abstrahlwinkel 38°: Lichtfarbe warmweiß (3000K) CRI 97. CRI
- Abstrahlwinkel 38°: Dim to Warm (3000K auf 1800K) CRI 95. Ra97
• Warmweiß 3000K oder Dim to Warm (3000K auf 1800K).
• Ersetzt 50 Watt Niedervolt-Halogenstrahler. 1 1800K 3000K
• Stufenlos dimmbar 100% auf 10%.
• Exzellente Farbwiedergabe CRI 97 bzw. CRI 95 (Dim to Warm).
• Abstrahlwinkel normal 38° oder breit 100°.
• Einbautiefe: 25 mm.
• Anthrazitfarbenes Gehäuse aus Aluminium mit Konvektoren.
• Garantie: 5 Jahre
CRI
2 Ra95

Lumen Lebensdauer Aus- Licht- +40°C
AC
Art.-Nr. Watt cd gesamt Lumen L70B50 Dimm- leucht- farbe K Ø / H EEK Abb. 220-240V HPF
bar
in 90°
(mm)
(lm) (h) ung (CRI) >0.9 -20°C
MT76763 7,6 1200 620 550 50.000 100 –10% 38° 3000 (Ra97) 50 x 25 1
MT76765 7,6 260 620 570 50.000 100 –10% 100° 3000 (Ra97) 50 x 25 2
5 Jahre
Lumen Lebensdauer Aus-
Art.-Nr. Watt cd gesamt Lumen L70B50 Dimm- leucht- Lichtfarbe K Ø / H EEK Abb. Garantie
(CRI)
bar
in 90°
(mm)
(lm) (h) ung
MT76764 7,5 1100 600 520 50.000 Dim to 38° 1800-3000 (Ra95) 50 x 25 G 1
Warm
KOIN wird im Set mit einem LED-Treiber geliefert (Ausgänge: DC 27-42V, 180 mA). Die Kombination ist besonders interessant,
wenn die Platzverhältnisse für die Lichtquellen und für den Treiber sehr beengt sind, beispielsweise in Zimmerdecken, Einbau-
schränken oder Regalen (Gehäuseabmessungen L 62 mm, B 46 mm, H 20 mm).
Der Treiber passt bequem durch 68er Deckenausschnitte und in enge Zwischenräume.

KOIN + Treiber

Ø50mm

32mm

100mm 150mm

68mm 300mm

Hinweis: DALI-Treiber MT56023
Für den Einsatz von KOIN in DALI Systemen empfehlen wir unseren DALI-2 zertifizierten Multifunktionstreiber MEGATRON MT56023.
Er gewährleistet hohe Funktionalität, Komfort und optimale Steuerung zwischen Geräten unterschiedlicher Hersteller. Der Treiber ist
mit DALI abwärtskompatibel. Leistungsanpassung an das KOIN-Modul mittels DIP-Schaltern.

IDV GmbH 49
