LED AUSTAUSCHMODUL CAMBIO STRIPE NEU

dimmbar

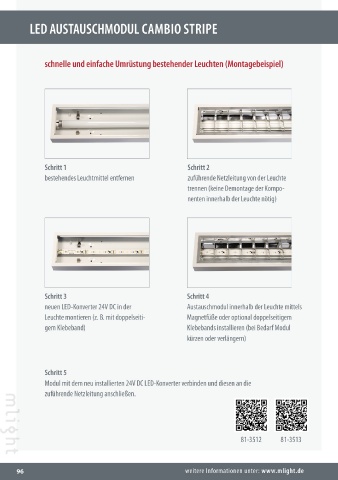

schnelle und einfache Umrüstung bestehender Leuchten (Montagebeispiel)

Schritt 1 Schritt 2
bestehendes Leuchtmittel entfernen zuführende Netzleitung von der Leuchte
trennen (keine Demontage der Kompo- A A 70 2835 Ra(CRI) optimal
nenten innerhalb der Leuchte nötig) G D G E IP20 LED/m SMD >80 -20˚–50 ˚

Art.Nr. W V K Lm mittl. LD Winkel EEK L mm B mm H mm
81-3512 20 W 24 V DC 3.000 K 2.900 lm 30.000 h 120˚ E 500 20 15
81-3513 20 W 24 V DC 4.000 K 3.000 lm 30.000 h 120˚ D 500 20 15

• 24 V LED Austauschmodul als Ersatz für z. B. T5 / T8 Leuchtstoffröhren
• für eine einfache und schnelle Umrüstung bestehender Leuchten
Schritt 3 Schritt 4 • vorinstallierte Magnetfüße für einen sicheren Halt
neuen LED-Konverter 24V DC in der Austauschmodul innerhalb der Leuchte mittels • Verbinden von bis zu 4 Modulen in Reihe möglich, alle 10cm kürzbar
Leuchte montieren (z. B. mit doppelseiti- Magnetfüße oder optional doppelseitigem • Federdruckanschlussklemmen an beiden Enden für starre Leiter 0,5-0,75 mm²
gem Klebeband) Klebebands installieren (bei Bedarf Modul • optional dimmbar über 24 V PWM oder DALI
kürzen oder verlängern)
• Betrieb nur mit einem LED-Konverter 24V DC

Schritt 5
Modul mit dem neu installierten 24V DC LED-Konverter verbinden und diesen an die
zuführende Netzleitung anschließen. Art.Nr. passende LED-Konverter
Art.Nr. passende DALI LED-Konverter 81-4493 0-30 W
81-4498 0-60 W 81-4494 0-60 W
81-4499 0-100 W 81-4495 0-100 W
81-3512 81-3513 81-4491 0-150 W 81-4496 0-150 W
