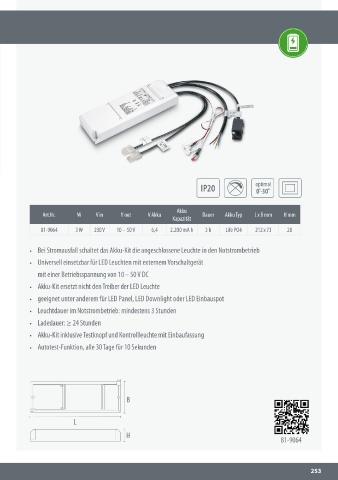

NOTSTROM AKKU-KIT

optimal
Funktionsweise Akku-Kit IP20 0˚-30 ˚

Wird das Akku-Kit mit Netzstrom versorgt, wird der integrierte Akku geladen und die Kontrollleuchte blinkt grün. Ist der Akku
Akku vollständig geladen, leuchtet die Kontrollleuchte dauerhaft grün. Im Falle eines Stromausfalls schaltet sich die an Art.Nr. W V in V out V Akku Kapazität Dauer Akku Typ L x B mm H mm
das Akku-Kit angeschlossene Lichtquelle automatisch auf Notstromversorgung (Akku-Betrieb) um und die Kontrollleuch- 81-9064 3 W 230 V 10 – 50 V 6,4 2.200 mA h 3 h Life PO4 212 x 73 28
te geht aus. Blinkt die Kontrollleuchte rot, liegt ein Fehler vor (Lastfehler, Ladefehler, Batteriefehler).
• Bei Stromausfall schaltet das Akku-Kit die angeschlossene Leuchte in den Notstrombetrieb
Anschlussdiagramm • Universell einsetzbar für LED Leuchten mit externem Vorschaltgerät
mit einer Betriebsspannung von 10 – 50 V DC
N
LED Driver AC • Akku-Kit ersetzt nicht den Treiber der LED Leuchte
220–240 V AC L
Neutral N Neutralleiter • geeignet unter anderem für LED Panel, LED Downlight oder LED Einbauspot
Zuleitung
Un-Switched Supply L Phase • Leuchtdauer im Notstrombetrieb: mindestens 3 Stunden
Earth PE Schutzleiter • Ladedauer: ≥ 24 Stunden
Switched Supply L Phase (schaltbar) • Akku-Kit inklusive Testknopf und Kontrollleuchte mit Einbaufassung
L N
Autotest on 1 • Autotest-Funktion, alle 30 Tage für 10 Sekunden
S LED Treiber
Test Switch
S LED
C Panel - +
LED Indicator
R
LED-
LED Load B
LED+
-
LED Control Gear
+ L
H
81-9064
