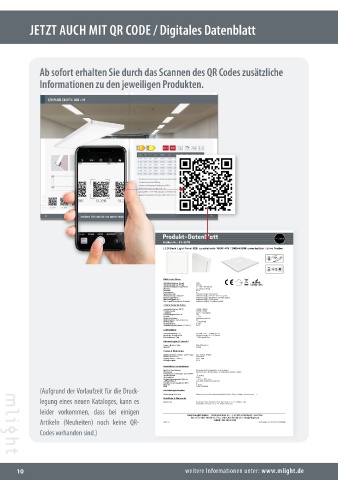

JETZT AUCH MIT QR CODE / Digitales Datenblatt

Ökodesign Energieeffizienzklassen Hinweissymbole
Ab sofort erhalten Sie durch das Scannen des QR Codes zusätzliche
Informationen zu den jeweiligen Produkten. (Verordnung (EU) 2019/2020 zur Festlegung von Ökodesign-Anforderungen
(und Verordnung [EU] 2021/341) Artikel 4)

Sie fragen sich, was die Symbole auf der Verpackung oder in der Bedienungsanleitung Ihrer neuen
Leuchte bedeuten?
Angesichts der notwendigen Förderung der Kreislaufwirtschaft und der Bemühungen zur Standardisierung der
Effizienz der Bestandteile energieverbrauchsrelevanter Produkte erläutert DieFra-Light nachstehend die Bedeu-
tung der Piktogramme, die angeben, ob die Lichtquellen sowie die Betriebsgeräte von Leuchten austauschbar
sind oder nicht.

Da die meisten Leuchten von DieFra-Light Lichtquellen (LED-Lichtquellen) enthalten, die entnommen werden
können, bekommen diese Leuchten kein Energielabel.

Symbole und Ihre Bedeutung:

Produkt-Datenblatt
Artikel-Nr.: 81-5070
LED Back Light Panel 620, quadratisch / UGR <19 / 3000-4000K umschaltbar / ohne Treiber LEDs können nur durch DieFra-Light als Hersteller ausgetauscht werden.
DieFra

Elektrische Daten LED-Betriebsgeräte können nur durch DieFra-Light als Hersteller
LED-Modulleistung (Panel) 30W
LED-Betriebsstrom (Panel) 900mA
LED-Betriebsspannung (Panel) 34 - 38V / 34V typisch
Dimmbar Ja, treiberabhängig ausgetauscht werden.
Schutzart IP 20
Schutzklasse III DieFra
Systemleistung* treiberabhängig / 33W typisch
Nennspannung / -frequenz* treiberabhängig / 230Vac / 50-60Hz typisch
Spannungsbereich* treiberabhängig / 220-240Vac /50-60Hz typisch
Netzleistungsfaktor* λ treiberabhängig / >0,95 typisch
Max. Anzahl Leuchten an Automat treiberabhängig (s. Treiberdatenblatt)
Lichttechnische Daten
Leuchtenlichtstrom (25°C) 4080lm / 4200lm
Farbtemperatur 3000K / 4000K
Lichtfarbe warm- / neutralweiß LEDs können durch zertifizierte Elektrofachkraft
Farbwiedergabeindex Ra >80
Startzeit < 0,5 s
Abstrahlverhalten: rotationssymetrisch
Abstrahlwinkel (Halbwertswinkel) 90°
BAP tauglich Ja (UGR<19)
Farbkonsistenz 3 sdcm vor Ort gewechselt werden.
Photobiologische Klasse (EN62471) RG 0
Lebensdauer
LED-Lebensdauer L80 50.000h (25°C) / 36.000h (40°C)
Anzahl der Schaltzyklen treiberabhängig / >25.000 typisch
Einschaltdauer / Tag 12 Std.(empfohlen)
Abmessungen & Gewicht
Länge x Breite x Höhe 620x 620x 30mm
Gewicht** 2050g LED-Betriebsgeräte können durch zertifizierte Elektrofachkraft
Farben & Materialien
Material (Rahmen, Diffusor, UGR Prisma) Alu / PMMA / PMMA
Material (Rückwand) Stahlblech
Farbe (Rahmen / Diffusor) weiß / opal vor Ort gewechselt werden.
Schlagfestigkeit IK 02
Zusätzliche Produktdaten
Bauform / Ausführung Quadratische Einlegeleuchte, direktstrahlend
Montageart Deckeneinbau / Deckenanbau mit optionalem Zubehör möglich
Fachgerecht zu entsorgen nach WEEE Ja
Quecksilberfrei Ja (0,0mg)
Glühdrahttest 650°C
Umgebungstemperatur (Betrieb) - 15°C / + 40°C max.
Luftfeuchtigkeit max. 80% (nicht kondensierend)
Enthält eine Lichtquelle der EEK E
Garantie 5 Jahre
4029779054430
EAN
(Aufgrund der Vorlaufzeit für die Druck- Einsatzmöglichkeiten LEDs können nicht ausgetauscht werden.
Verwendung (Beispiele) Beleuchtung von Bildschirmarbeitsplätzen (Büro, Schule, Banken, Krankenhaus, ...)
legung eines neuen Kataloges, kann es Zertifikate & Standards EN 61547:2009, EN 62493:2010, EN 62493:2015, EN 60598-2-1989
Normen u.a.

EN 60598-1:2015+A1:2018, EN 62471, EN 62031
leider vorkommen, dass bei einigen
DieFra-Light GmbH - Trinidadstrasse 28 - D-27356 Rotenburg / Wümme
Tel.: (49) 4261-96158-0 / Fax: (49)4261-96158-25 / info@mlight.de
Artikeln (Neuheiten) noch keine QR- Seite 1/2 WEEE: DE 88534228 Änderungen und Irrtümer vorbehalten LED-Betriebsgeräte können nicht ausgetauscht werden.
Codes vorhanden sind.)
10 weitere Informationen unter: www.mlight.de 11
